全自動噴塑線摩擦槍摩擦助劑加入量的影響

摩擦槍內的摩擦棒和管壁材料是一種特殊的高分子材料聚四氟乙烯(PTFE)。其介電常數為2.1.

而任何比其介電常數高的物質，與其摩擦后均可得到正電荷，但用于粉末涂料的聚酯樹脂的介電常數僅為3.0左右，兩者的介電常數相差太小，所以沒有明顯的摩擦帶電性。

為滿足摩擦噴涂，需向粉末涂料中引入一類高介電常數物質作為摩擦助劑。通常摩擦助劑都是一種位阻胺類化合物，且對粉末涂層無影響。

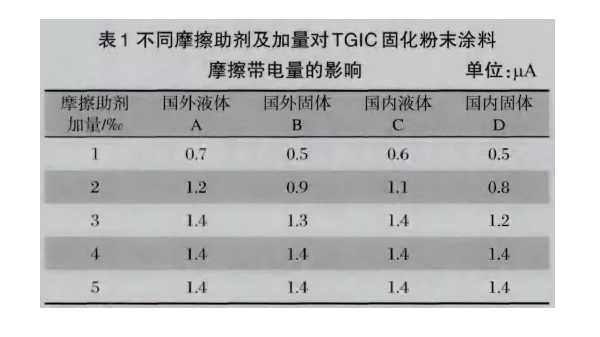

以下我們選擇國內外不同廠家生產的摩擦助劑，分別為A(國外液體)、B(國外固體),C(國內液體)、D(國內固體)，以不同比例加入同一型號的異氰尿酸三縮水甘油酯(TGIC)固化的樹脂中，并以相同工藝制成粉末涂料后噴涂，得到一組不同的摩擦帶電量，見表1。

通常情況下，沒有加入摩擦助劑的粉末通過摩擦槍，并不是沒有反饋電量，一般都會有0.2-0.4μA的反饋電量，但是粉末卻很難連續出粉，且工件上粉率極差。

因此對比表1數據可以看出，少量的摩擦助劑即能明顯的提高粉末摩擦帶電量，隨著加入量的不斷提高，反饋電荷值也逐漸增大，但加入到一定量后，摩擦帶電量保持不變。

因為每一款摩擦槍的摩擦棒與摩擦管壁的長短都固定不變，所以對應的電量有一個飽和值。另外，不同的摩擦助劑對粉末的帶電量也有微弱的變化，一般液體的摩擦助劑比固體摩擦助劑更有效。
