涂裝噴塑設(shè)備工藝噴涂溫度對(duì)涂層孔隙率的影響

涂層粘結(jié)面的孔隙率和斷面孔隙率對(duì)涂層附著力以及涂層的防腐蝕性能具有一定的影響。所以在涂裝過(guò)程中，盡量降低涂層孔隙率來(lái)提高涂層的性能。

孔隙率一方面和涂料的配方有關(guān)，另一方面和噴涂溫度有關(guān)。為了解噴涂溫度對(duì)粘結(jié)面和斷面孔隙率的影響，進(jìn)行了如下實(shí)驗(yàn):

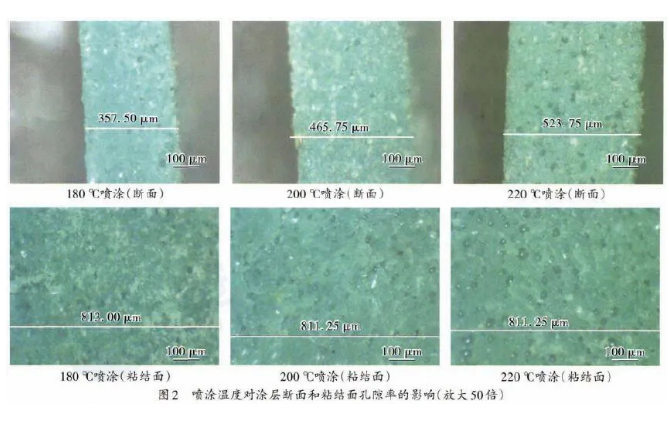

選用同一種粉末涂料，分別在180℃、200℃和220℃3個(gè)溫度下進(jìn)行噴涂,然后在200℃下固化。在顯微鏡下觀察涂層斷面和粘結(jié)面的孔隙率情況，結(jié)果如圖2所示。

從圖2可以看出，隨著噴涂溫度的提高，涂層粘結(jié)面和斷面的孔隙率均呈上升趨勢(shì)，特別是粘結(jié)面的孔隙率更加明顯。

環(huán)氧樹(shù)脂與固化劑的固化反應(yīng)是一個(gè)放熱反應(yīng)，反應(yīng)速度隨著溫度升高而加快，同時(shí)釋放出大量熱，產(chǎn)生的氣體不能在短時(shí)間內(nèi)排出形成孔隙。

所以在涂裝噴涂過(guò)程中，如果是利用基材余熱固化，涂層厚度不是很大的情況下，應(yīng)當(dāng)盡量選擇溫度略微低一些的工藝條件。如果有后期加熱固化，應(yīng)選擇溫度更低的噴涂工藝。
